レシピ完全公開 ご自宅のインテリアに氷河地形模型はいかが？
氷河地形 千畳敷カール2000分の１模型の作り方
本ページのPDF版
2016年の「氷河時代展」の折、中央アルプスの千畳敷カールの氷河地形模型を市民協働で作りました。我ながら、手作りとは思えない良い出来栄えのものになりましたので、その作り方を完全公開します。同じ作り方をすれば同じものが作れます。ご自宅のインテリアにもGOOD!？

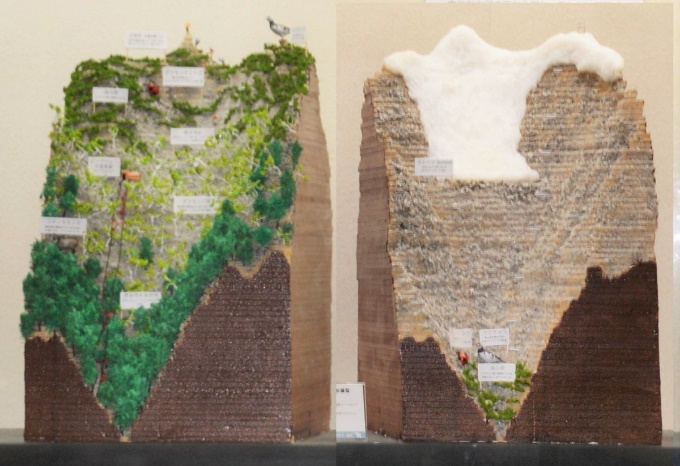

制作主旨：現代と氷期の２台を並べ、その見比べをして、氷河地形（圏谷）がどのように形成されるのかが理解できるようにする。
サイズ：水平方向2000分の１、垂直方向は２倍強調されているので1000分の１。等高線１段が10m（模型では1cm）。
総製作費：１台が約15,000円前後。
製作日数と人数：2015年12月５日（17名）・同６日（20名）・同19日（15名）・20日（6名）。
材料：
※大型プリンターとその用紙・インク、サインペン・ハサミ・木工用ボンドなどの文具、発泡スチロールカッター・ハンマー・ハケなどの工具、花崗岩などは含まれていません。すべて参考価格です。
|
|
品名・仕様 |
単価 |
個数 |
合計 |
備考 |
|
A |
発泡スチロール板（450×600×10mm）40枚組 |
7,200 |
2 |
14,400 |
|
|
B |
発泡スチロール用接着剤 |
350 |
1 |
350 |
|
|
C |
ジェッソ（白色地塗り剤） |
1,350 |
1 |
1,350 |
|
|
C |
ジェッソ（白色地塗り剤）詰替用 |
920 |
1 |
920 |
１瓶では足りなかった |
|
D |
絵具（黄土色、こげ茶、緑色） |
500 |
3 |
1,500 |
|
|
E |
スプレー糊(スリーエム77) |
1,800 |
1 |
1,800 |
石を貼り付ける |
|
F |
シリコンシーラント（クリア）330ml入り |
320 |
6 |
1,920 |
氷河 |
|
G |
ニッペ徳用ペイントうすめ液 |
350 |
1 |
350 |
氷河の表面をならす |
|
H |
キッチンタオル |
300 |
1 |
300 |
針葉樹 |
|
I |
爪楊枝 |
100 |
1 |
100 |
針葉樹の幹 |
|
J |
黒フェルトペン |
100 |
1 |
100 |
針葉樹の幹を塗る |
|
K |
カラー針金太さ1.2mm（白） |
110 |
2 |
220 |
ダケカンバは１つに３本要る |
|
L |
ジオラマスポンジ＃1204 ライトブライトグリーン |
400 |
1 |
400 |
ダケカンバ用黄緑 |
|
M |
カラー針金太さ1.2mm（黒） |
110 |
1 |
110 |
ハイマツ用 |
|
N |
ジオラマスポンジ＃1210サマーグリーン |
400 |
1 |
400 |
ハイマツ用深緑 |
|
O |
白厚紙（Ｎａｇａｔｏｙａ最厚口Ａ４ 白２５枚） |
240 |
1 |
240 |
車両、駅、高山蝶 |
|
P |
カラーコピー代 |
50 |
1 |
50 |
車両、駅、高山蝶 |
|
Q |
組みひも（黒） |
2,000 |
1 |
2,000 |
ロープウェーのロープ |
|
R |
ダイモンテントウ（カプセルQミュージアム
海洋堂） |
350 |
2 |
700 |
|
|
R |
ライチョウ（カプセルQミュージアム 海洋堂） |
300 |
2 |
600 |
メルカリまたはヤフオク |
|
S |
ジオラマ用フィギュア登山者（Preiserプライザー14082） |
2,000 |
2 |
4,000 |
合計12人 |
|
|
計 |
|
|
31,810 |
|
作り方

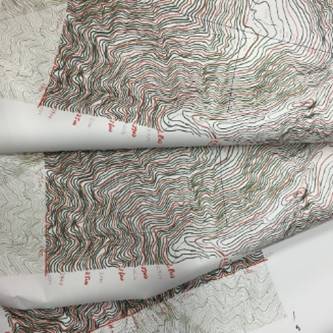

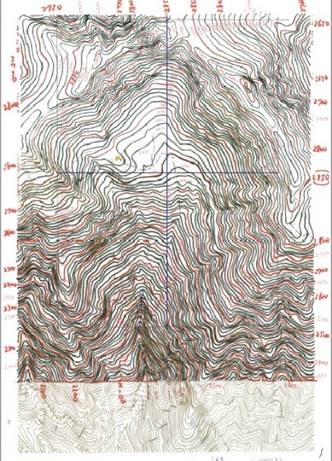

１．基本地形図の作成
国土地理院地形図（2.5万分の１）の「木曽駒ケ岳」の該当部分を2000分の１になるように拡大する（12.5倍）。等高線はカッティング作業（下記）の際に見やすいように、10ｍごとに黒、50mごとに赤で引く。地形図には崖など、等高線が切れていることがあるが、カッティング作業する人が悩まないように、むりやりサインペンで全部、等高線をつなげる必要がある。
※氷期のほう、モレーンの右側はその後崩壊したと考えて、復元させて等高線を作った。
２．基本地形図のプリントアウト
１を60ｃｍ✕90cm以上のサイズが打ち出せる大型プリンターで打ち出す。70段あるが、１枚を数段にわたって兼用するので、70段✕２台＝140枚も打ち出さなくてよい（20枚×２台分ぐらいか？）。また、範囲の狭い頂上部の方はA3がプリントできるプリンターが使える（こちらも20枚×２台分ぐらい）。
３．発泡スチロール板へ等高線を転写

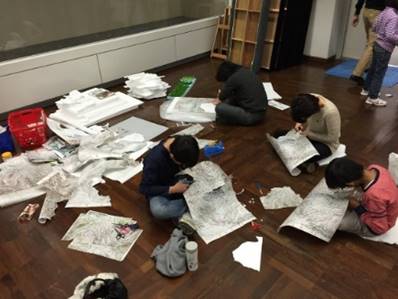

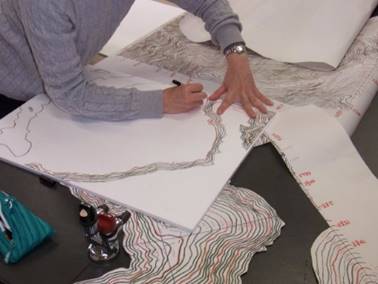

２を等高線沿いにハサミで切って、発泡スチロール板にサインペンでなぞって写し取る。発泡スチロール板（A）も地形図も、できるだけ無駄が出ないように考えながら且つ、カットする位置がずれないように作業する。
４．発泡スチロール板のカット
発泡スチロール板に写し取られた等高線沿いに、発泡スチロールカッターで切る。何段目かサインペンで必ず記す。下の写真は2480ｍの作業中。上から絵具を塗るから、今は何を書いても大丈夫。
5．写し取りと発泡スチロール板のカットと貼り合わせのくり返し
等高線を切って発泡スチロールに写し取る作業を、延々と70段✕２つ分くりかえす。他の人と作業がダブらないように、お互いに確認し合いながら。
６．そのつづき
最下はほぼ長方形。その上は少しカットしただけ。その上はさらに少し・・・。これを積み上げたら、だんだんV字谷が出来てきた。

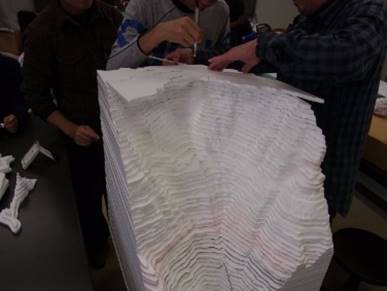

７．つづき
カッティングがだいぶ複雑になってきた。

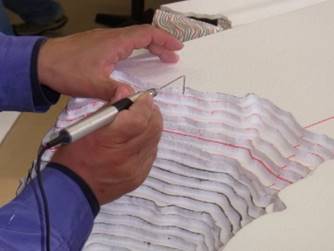

発泡スチロールカッターで整形しながら、発泡スチロール用の接着剤（B）を使って貼り合わせ、積み上げていく。
８．つづき
もうすぐ頂上へ到達。あと一息！ 。
９．ジェッソ
頂上まで積み上げた発泡スチロール全体にジェッソ（C）を塗る。一晩、乾燥させる。
10．絵具を塗る
ジェッソが乾いたら、次は黄土色の絵具を塗る。普通の絵具（D）で可（そのためにジェッソを塗ったのです）。黄土色に塗って、一晩以上乾かす（その間に下記のトッピング＝岩、植生などを作る）。
１1．細かい石の吹き付け
屋外でハンマーで花崗岩を砕く作業をした上で、発泡スチロール模型全体にスプレー糊（E）をかけ、細かい石を貼り付ける。

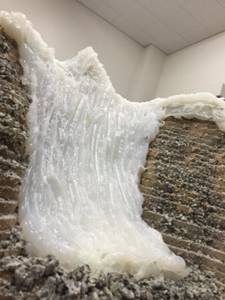

12.氷河
シリコンシーラント（クリア）（F）を合計６本を使って、地形模型（氷期）に氷河を乗せる。表面が不自然に波立つので、ペイントうすめ液（G）をハケにつけて表面部分を少し溶かし、氷の「河」らしく表面を滑らかにする。

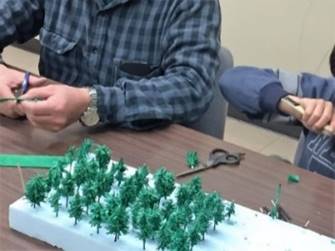

13.針葉樹を大量生産（50本）※現代のみ

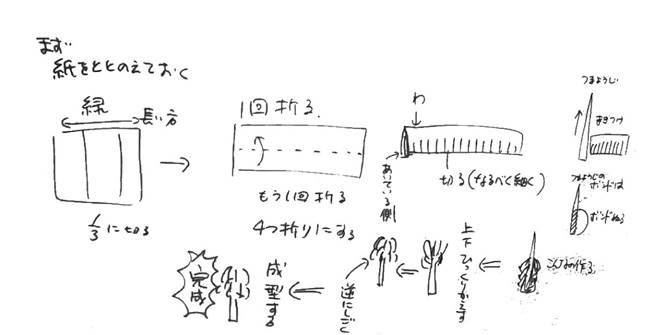

紙はキッチン用ペーパータオル（H）を使用（ゴワゴワした感じのほうがいいので）。緑色の絵の具（D）をベタ塗り。爪楊枝（I）はフェルトペン黒（J）で黒く塗っておきます。あとは上図を参照。

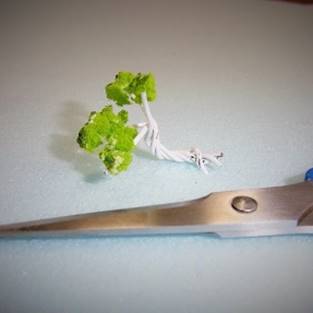

１4．ダケカンバを大量生産（100本）※現代のみ
白のカラー針金（太さ1.2mm）（K）を4〜５cmに切って、３本を束ねて下半分をねじる。上半分の「枝」にジオラマ用ランドスポンジ（ライトブライトグリーン：#1204）（L）を木工用ボンドで貼り付ける。針金の色はほんとはピンクにすべきだった。

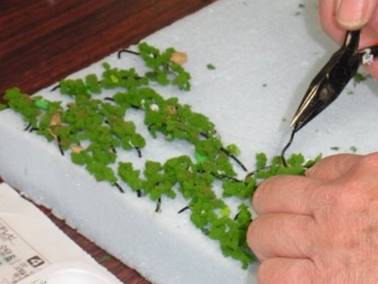

１5．ハイマツを大量生産（50本）※現代・氷期の両方
黒のカラー針金（太さ1.2mm）（M）を10cmほどに切って、ジオラマ用ランドスポンジ（サマーグリーン：#1210）（N）を木工用ボンドで貼り付ける。

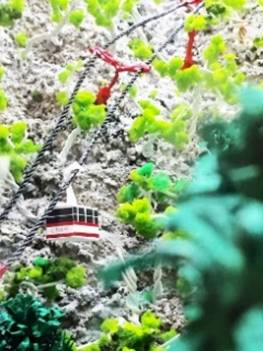

１6．ロープウェーの車両と駅と鉄塔の設置※現代のみ
車両と駅はイラストレーターで展開図を描き、ハガキ程度の紙（O）にカラーコピー（P）して組み立てる。
鉄塔は、誰かが持ってきたおやつの袋を閉じていた赤い「ビニタイ」をひねって突き立てた。
車両の展開図(jpeg) 駅舎はファイル探索中

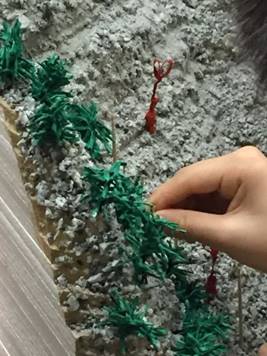

１７．植樹
植生図に基づいて"植樹"する。上から、ハイマツ→ダケカンバ→針葉樹、と標高の違いによる植生の変化を表現。
間氷期は植生図に基づけばよいが、氷期は想像で植えるしかない。ハイマツの上限はかなり下がっただろう。仮に2100mとした。
植生図「木曽駒ケ岳」gis.biodic.go.jp/trialSystem/LinkEnt/vg/detail/20/vg_20_533756LinkEnt.kml

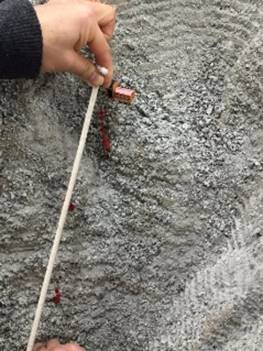

18. ロープの取り付け
ロープは太めの黒い組みヒモ（Q）を使用。

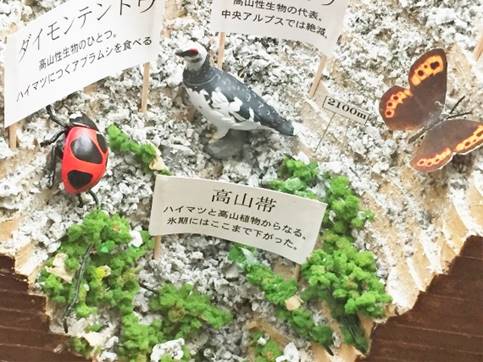

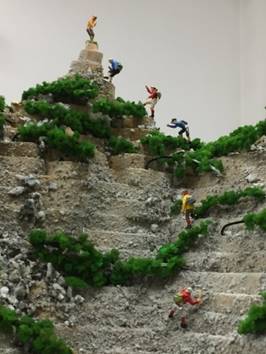

19. 高山生物と登山者を置いて完成

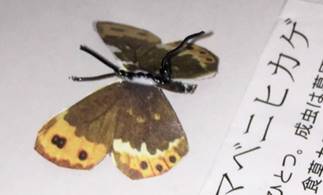

ダイモンテントウ、ライチョウは海洋堂製（カプセルQ）（R）をネットで一般から購入した。登山者はドイツ製のフィギュア（S）を利用。高山蝶（ベニヒカゲ・クモマベニヒカゲ）は標本写真からカラーコピー（P）（図鑑のカラーコピーでよいだろう）。いちおう裏も作って貼り合わせた。胴体はハイマツと同じ黒の針金を使用。
地形模型の前面、側面、背面は白のままではみっともないので、こげ茶色（C）の絵具で塗った。
紹介動画：
氷河時代展ギャラリートーク(2016.9.24)「植物屋の目で氷河地形模型の完成度をチェックする」
https://www.youtube.com/watch?v=skuMdGvM4O8&t=14s （横川学芸員）
※氷河地形模型は大阪市立自然史博物館（東住吉区長居公園）の第２展示室で常設で展示しています。
（野尻湖昆虫グループ連絡誌「うんころがし」125号掲載、２０１９年1月）
